機能概要
- カメラ単体で画像から文字認識が可能 ※英字・数字・特殊文字（日本語は未対応）
- 指定した文字と文字認識した結果の比較 ※文字検査機能
- 各種フォントに対応（ドット、手書き、工業用文字など）
- グローバルシャッターによる動体歪みを解消
- トリガタイミングのカスタム対応可能（外部トリガ、画像処理による検出等)
- バーコード、QRコード、DataMatrixの読み取りも可能
-
お客様用途にあわせてレンズ選定可能

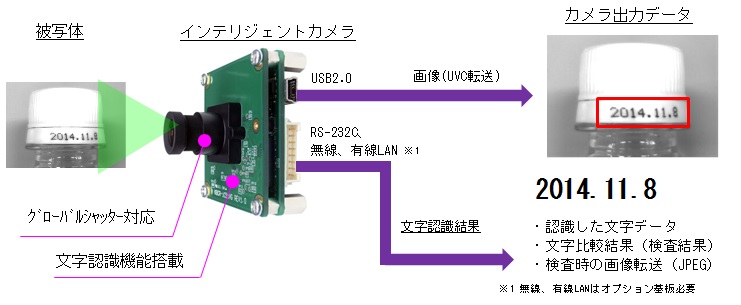

機能構成
主なカメラ仕様
| KBCR-iC51VG | KBCR-iC01MG | KBCR-iC01TG | |
| 撮像素子 | 1/3インチ CMOSモノクロセンサ | 1/4インチ CMOSモノクロセンサ | 1/2.8インチ CMOSモノクロセンサ |
| シャッター方式 | グローバルシャッター | ローリングシャッター | ローリングシャッター |
| 有効画素数 | 752 × 476 pixels | 1280 × 960 pixels | 1920 × 1080 pixels |
| フレームレート | 30 fps | 30 fps | 30 fps |
| 電源電圧 | DC 5.0 V ±5% | DC 5.0 V ±5% | DC 5.0 V ±5% |
| 消費電力 |
1.5W |
2.0W |
2.5W |
| 外形寸法 | 50 mm × 50 mm | 50 mm × 50 mm | 50 mm × 50 mm |
文字・バーコード・二次元コード認識仕様
| 文字の大きさ | 20 × 20 dot以上を推奨 |
|---|---|
| 文字数 | 最大200文字 |
| フォント・コード 種別 |
下図を参照 |
| トリガ機能 | 外部トリガ（GPIO、UART） 矩形検出（画像処理による自動トリガ） その他カスタム対応可能 |
| その他 | 検査数（OK、NG数）の管理 検査画像の保存・転送（USB/ LAN） |
対応フォント
| タイプ |
対応文字 |
サンプル文字 |
| ドキュメント文字 | 英数字、- = + < > . , # $ % & ( ) * |  |
| ドット文字 |
英数字、- / . , * : |
|
|
手書き文字 |
数字 |
|
| 工業用文字 | 英数字、- / + . , $ % * |  |
| MICR文字 | 0～9、A～D |
|
| OCR-A文字 | 英数字、- ? ! / ￥ = + < > . # $ % & ( ) @ * |  |
| OCR-B文字 | 英数字、パスポート、- ? ! / ￥= + < > . # $ % & ( ) @ * |  |
| 医薬用文字 | 英数字、- / . : ( ) |  |
| SEMI文字 | 0～9、A～Z、- . |  |
バーコード
| 2/5 Industrial | 2/5 Interleaved | Codabar | Code 39/ Code 93/ Code 128 |
 |
 |
 |
 |
|
EAN-8/13 (Add-On2/5) |
UPC-A (Add-On2/5) |
||
 |
 |
二次元コード
| DataMatrix | QR Code | Micro QR code | PDF417 | Aztec code |
 |
 |
 |
 |
 |
カメラ出力データ仕様
| 項目 |
内容 |
備考 |
| 認識文字列 |
カメラ内部で認識した文字・バーコード・二次元コードの文字列 |
マルチライン文字も対応可能 |
| 文字比較結果 | 指定文字列との比較結果（OK/NG） | 文字検査用途 |
外形寸法図（M12ボードレンズ用レンズマウント付）
