30万画素歪み補正機能付き
USBカメラモジュール
KBCR-iC11VG-N1U
KBCR-iC11VG-N1U-WL(LED基板付き)

特長

  • 高感度30万画素カメラ
  • 歪み補正機能搭載
  • FFCケーブル接続での柔軟な設置

KBCR-iC11VG-N1U<br>KBCR-iC11VG-N1U-WL(LED基板付き)

機能概要

  • 高感度30万画素カメラ
  • 歪み補正機能搭載 (レンズ歪み補正、視点変換、パノラマ変換)
  • USB画像出力(UVC対応、最大MJPEG 60fps/YUV 12fps)
  • 各種カメラ設定(露光時間、JPEG画質設定、転送レート調整など)
  • 白色LED照明機能(オプション基板必要)

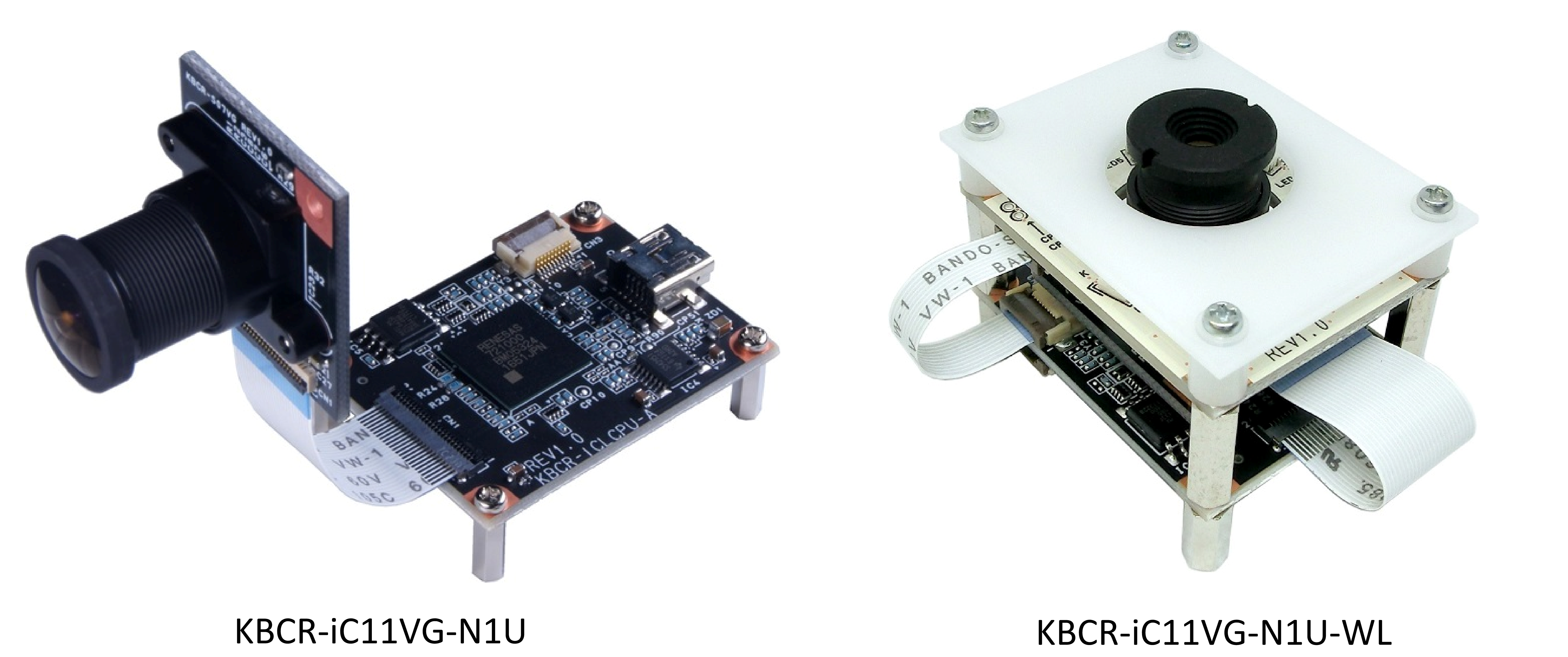

外観


機能構成


製品仕様

項 目
説 明
備 考
型番 KBCR-iC11VG-N1U : 標準(LED無し)
KBCR-iC11VG-N1U-WL : 白色LED基板付き
センサー 1/4インチ CMOSカラーセンサー 30万画素センサ 有効画素数:640 x 480
歪み補正機能 レンズ歪み補正/視点変換/パノラマ変換
対応レンズ HPB1007 : 水平74° 垂直54°
HPB1027 : 水平126°垂直94°
4N321 : 水平194°垂直142°
その他レンズはご相談ください
外部通信IF USB MiniB
画像出力 MJPEG 60fps/YUV 12fps LAN時のYUV出力は未対応
LED機能 白色6個付き、調光4段階指定可
推奨距離:10~20cm程
LED基板(オプション)が必要
外形寸法 W40 x H30mm (CPU基板)
W27 x H24mm (カメラ基板)
W40 x H30mm (LED基板)
W110 x H12.5mm or W36 x H12.5mm(FFCケーブル)
突起部を含まず
詳細は製品概要書を参照
電源 USB給電(VBUS 5V)
消費電力 Max 1.0W
動作温度 -20℃ ~ +60℃ 結露なきこと
付属品 製品仕様書、通信仕様書、カメラ設定ツール、USBケーブル サンプル販売時のみ付属
